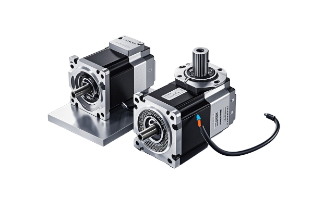

三相混合步進電機三根線怎么接，正確接線運行的重要步驟？
三相混合步進電機因其高精度和高扭矩的特性，廣泛應用于自動化設備和機器人技術中，正確的接線是確保電機正常運行的重要步驟。以下是關于三相混合步進電機三根線接法的簡要說明。
1.三相混合步進電機簡介
三相混合步進電機通常由定子和轉子兩部分組成，定子上有三組繞組，分別對應于三相電源。通過控制電流的通斷，可以精確控制電機的轉動角度和速度。
2.接線準備
在接線之前，請確保電源已關閉，并準備好相應的工具，如螺絲刀、剝線鉗等。標準的三相混合步進電機一般有六根引線，分為兩個線圈的三根線。
3.線圈識別
步進電機的引線可以分為兩組，每組三根線，可以通過以下步驟識別線圈：
-使用萬用表測量：將萬用表設置為電阻檔，測量任意兩根線之間的電阻值。如果電阻值較?。ㄍǔＴ趲讱W姆），則這兩根線屬于同一線圈。
-標記線圈：將每組線圈用標記清楚，以免在接線時混淆。
4.接線方法
接線時，一般有兩種常見的接法：星形接法和三角形接法。以下是星形接法的步驟：
（1）選擇電源：確定電源的相序和電壓，確保其與電機的額定電壓匹配。
（2）接線順序：將線圈的三根線分別連接到電源的三相（A、B、C）上。注意順序，通常為U、V、W。
（3）公共點連接：如果使用星形接法，線圈的公共點應連接到電源的中性點。
5.注意事項
-確保所有接線牢固，以防接觸不良造成的電機運行異常。
-在通電之前，再次確認接線是否正確，避免誤接導致電機損壞。
-在調試時，逐步增加電流，觀察電機運行狀態，確保其正常工作。
