槽型光電傳感器 GL5-T/28a/115
槽型光電傳感器GL5-T/28a/115小型光電槽型傳感器體積小巧，光學性能出眾。滿足半導體工業微型物體的檢測需求。在同類產品中具有DC5-24V的寬電壓范圍和高達5kHz的最快開關頻率。內部集成的聚焦孔使傳感器能檢測尺寸為0.8x1.8mm的微型物體。傳感器提供NPN或者PNP輸出。多樣且優化的外殼使傳感器最大程度地適用于擁擠環境中。
槽型光電傳感器GL5-T/28a/115的特點：
?微型設計
?適宜小物體檢測
?開關頻率高
?安裝快速簡單
?清晰的可視LED功能顯示
槽型光電傳感器GL5-T/28a/115的相關型號：
GL5-T/28a/115，GL5-T/28a/155
槽型光電傳感器GL5-T/28a/115技術參數： | |
一般說明 | |
光源類型 | 連續式紅外光， 940 nm |
光源特性 | 紅色激光 |
認證 | CE, cULus Listed 57M3 (Only in association with UL Class 2 power supply; Type 1 enclosure) |
障礙物尺寸 | 0,8 x 1,8 mm |
槽寬 | 5 mm |
極限環境光強 | 1000 Lux |
安全評估參數 | |
MTTFd | 3760 a |
持續運行時間(TM) | 20 a |
診斷覆蓋率(DC) | 0% |
指示燈/操作鍵 | |
功能顯示 | 紅色 LED |
電氣特性 | |
工作電壓 | UB 5 ... 24 V DC, Class 2 |
空載電流 | I0 最大 20 mA |
時間遲滯 | tv < 2 ms |
輸出 | |
開關類型 | 亮 / 暗通可調 |
信號輸出 | 2 npn 互補型輸出，過電壓保護 |
負載電壓 | 最大 30 V DC |
負載電流 | 最大 50 mA |
電壓降 | Ud 10 mA 時最大 0.2 V， 50mA 時最大 0.6 V |

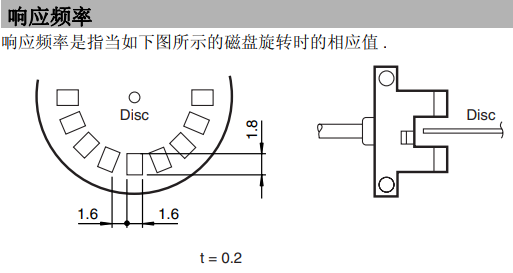

開關頻率 | f 最大 5 kHz |
響應時間 | 光束沒遮擋時 40 μs |
光束有被遮擋時 80 us | |
重復精度 | 0.03 mm |
符合標準 | |
標準 | EN 60947-5-2 |
標準2 | UL 508 |
環境溫度 | |
工作溫度 | -25 ... 55 °C (-13 ... 131 °F) |
儲藏 | -30 ... 80 °C (-22 ... 176 °F) |
機械特性 | |
防護等級 | IP50 |
連接 | 2 m PVC 電纜 （橫截面 0,09 mm2 的 4 芯電纜） |
材料 | |
外殼 | PBT |
重量 | 25 g |
槽型光電傳感器GL5-T/28a/115適用于半導體和電子工業應用環境典型應用包括 :
1. 導線檢測
2. 凸輪位置檢測
3. 移動物體的極限位置檢測
4. 膠片檢測
