在線直接 (DOL) 電機控制接觸器、過載繼電器和啟動器本質的區別
被認為是最簡單的電機啟動選項，直接在線(DOL)啟動直接將感應電機連接到3相電源，并增加了一個接觸器和一個過載繼電器，提供過載保護。這種直接連接可使電機消耗正常工作電流的5-8倍，使DOL電機控制普遍適用于5 hp/4Kw以下的電機。
想象一下一下子打開閘門，最好使用更小更易于管理的東西，而不是使用巨大而災難性的東西。本質上，DOL啟動器由某種形式的接觸器和過載保護器組成，該過載保護器可以打開或關閉電機。這兩個如何包含在您的項目中更多地取決于應用程序要求。
一、接觸器
使用DOL，控制電機就像打開和關閉一樣簡單。接觸器是簡單的設備，通常具有三個主NO（常開）觸點和一個輔助觸點(NO/NC)。三個主觸點用于將電機連接到電源線，而輔助觸點用作控制電路，在按下啟動按鈕后激勵磁化線圈。如果接觸器檢測到電流過載，它會斷開電路，使電機斷電。在極端情況下，使接觸器跳閘可能是保護電機的一種方便方法，但缺點是它們可能在ON位置發生故障，并且在電流過載后可能需要更換。

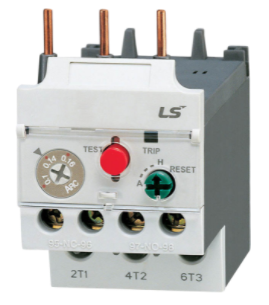

二、過載繼電器
為了提供額外的過載保護，同時允許微小的電壓變化，使用了過載繼電器。這些設備包括一個連接到電機輸入線的電流傳感單元，以及一個由傳感單元控制的機制，該機制在電流過載時斷開電路。過載繼電器專為承受電機啟動期間的高浪涌電流而設計，具有可調節的跳閘設置，因此它們僅在檢測到指定為過電流時才會跳閘。此外，過載繼電器設計為在跳閘后手動或自動復位。在接觸器是快速和通用的斷開開關設備的情況下，過載繼電器更精細地調整，并且將僅在指定電流額定值期間監控?cái)嚅_(kāi)電流。

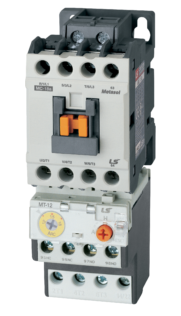

三、手動電機啟動器(MMS)
手動電機啟動器是兩全其美的，將接觸器和過載繼電器組合在一起，以獲得更精細的產品。MMS是手動操作的，配有開/關按鈕、撥動或旋轉開關，在某些設計中，可以配備允許在面板界面上操作的附件。這種二合一選項非常適合空間有限的面板安裝，但這通常意味著您會看到成本上升。
