磁式角度傳感器功能原理與特征實例說明
發布時間：2021-08-03 11:01:35點擊量：
磁式角度傳感器測量永磁體相對于傳感器的轉角。集成電子模塊將計算轉角數值并轉換成電輸出模擬量信號。
磁式角度傳感器的功能工作原理：

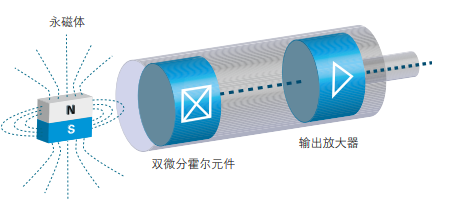

磁式角度傳感器測量永磁體相對于傳感器的轉角。集成電子模塊將計算轉角數值并轉換成電輸出模擬量信號。磁式角傳感器的核心是集成的雙差分霍爾元件，該元件根據外磁場的磁通方向建立電氣參數。此磁場繞著元件的中心軸旋轉，產生兩個偏移90°的正弦波，用于檢測轉角并作為絕對值輸出。內置的電子模塊將正弦波處理成為線性電壓或電流信號。絕對角度檢測原理確保在發生電源故障時仍能輸出正確的轉角。

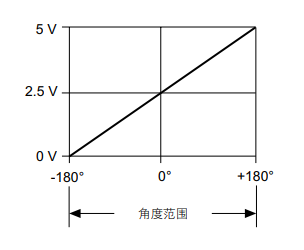

感應角為360°并采用電壓輸出的傳感器輸出信號實例：
1、永磁體
在安裝磁體時，確保磁化方向（北極/南極）與傳感器的感應面平行。磁體的載體材料應為非鐵磁性（例如不含鋼），否則會影響感應距離。

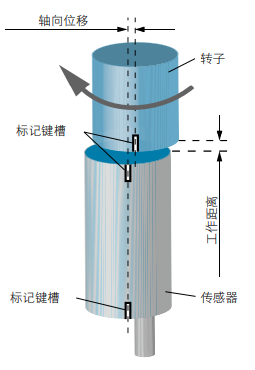

2、工作距離
磁轉子或者永磁體的安裝位置必須符合與傳感器之間的工作距離要求。遵守軸向位移數據表的規定。
3、零信號
進行零信號粗調時，使傳感器鍵槽與磁轉子（附件）對準。通過下游控制器以電子方式完成微調。永磁體沿順時針方向旋轉會使輸出信號上升。
