電阻式稱重傳感器根據壓阻原理工作的輸出電壓變化
稱重傳感器是將作用在其上的負載或力轉換為電子信號的傳感器或換能器。該電子信號可以是電壓變化、電流變化或頻率變化，具體取決于所使用的稱重傳感器和電路的類型。有許多不同種類的稱重傳感器。
電阻式稱重傳感器根據壓阻原理工作。當向傳感器施加負載/力/應力時，它會改變其電阻。當施加輸入電壓時，電阻的這種變化會導致輸出電壓的變化。
電容式稱重傳感器的工作原理是電容變化，這是系統在施加電壓時保持一定量電荷的能力。對于普通的平行板電容器，電容與極板的重疊量和極板之間的電介質成正比，與極板之間的間隙成反比。
電阻式稱重傳感器如何工作？

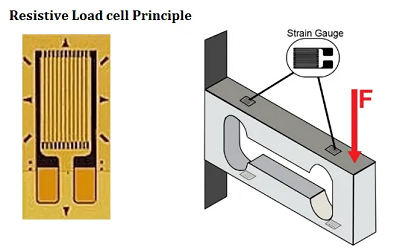

稱重傳感器是通過使用附有多個應變儀的彈性構件（具有非常高度可重復的偏轉模式）制成的。
在上圖所示的這個特定的稱重傳感器中，總共有四個應變計被粘合到稱重傳感器的上表面和下表面。

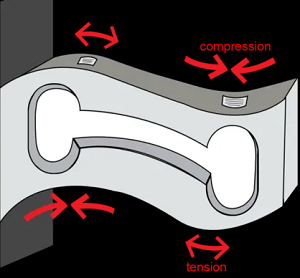

當負載如上所示施加到電阻式稱重傳感器的主體時，彈性構件如圖所示發生偏轉，并由于施加的應力而在這些位置產生應變。結果，兩個應變儀處于壓縮狀態，而另外兩個處于拉伸狀態。
在測量過程中，重量作用在稱重傳感器的金屬彈簧元件上并導致彈性變形。該應變（正或負）通過安裝在彈簧元件上的應變儀(SG)轉換為電信號。最簡單的稱重傳感器類型是帶有應變儀的彎曲梁。使用惠斯通電橋電路將這種應變/電阻變化轉換為與負載成正比的電壓。
惠斯通電橋電路
四個應變計配置為惠斯通電橋配置，連接四個獨立的電阻器，如所謂的惠斯通電橋網絡所示。將激勵電壓（通常為10V）施加到一組角上，并測量其他兩個角之間的電壓差。在沒有施加負載的平衡狀態下，當四個電阻值緊密匹配時，電壓輸出為零或非常接近零。這就是為什么它被稱為平衡橋電路。
當應變儀連接到的金屬構件受到力的作用時，產生的應變會導致一個（或多個）電阻器的電阻發生變化。電阻的這種變化會導致輸出電壓的變化。在將小的毫伏級信號仔細放大為更高幅度的0-5V或0-10V信號后，可以測量和數字化輸出電壓的這種微小變化（通常響應于滿載而產生的總變化約為20毫伏）。
這些稱重傳感器已經使用了幾十年，可以提供非常準確的讀數，但在制造過程中需要許多繁瑣的步驟
除了彎曲梁之外，還有各種稱重傳感器設計。這包括例如：
·用于高負載的帶有柱形彈簧元件的稱重傳感器
·用于非常高負載的空心圓柱形稱重傳感器
·直接來自測量支架的帶有彈簧元件的稱重傳感器
·環形扭力傳感器
·剪切梁稱重傳感器
·帶膜片彈簧元件的稱重傳感器。
