管道系統如何進行液壓測試，壓力測試如何進行？
液壓試驗是確定管道系統是否有任何錯誤或部件是否有任何缺陷的過程。管道系統的錯誤或缺陷本質上是流體的泄漏或液壓的下降。在液壓試驗中，試驗壓力通常設定為正常工作壓力的1.5倍。如果管道系統能夠承受一定時間內的試驗壓力，則認為試驗已經通過。液壓試驗也稱為壓力試驗或液壓試驗。
一、壓力測試是如何進行的？
進行液壓測試的標準程序如下。要測試的管道系統將充滿測試流體。管道系統內的壓力隨后將由液壓動力單元通過壓力管線增壓。稍后將釋放壓力線的壓力。最后，回流管和排放管將分別加壓到確定的測試壓力。在此過程中，重要的是液壓動力單元用測試流體填充管道系統以代替常規工作流體。
二、壓力測試電路設置
在管道系統中，通常有三根管線，包括排水管線、回油管線和壓力管線。這三條管線通過軟管通過三通連接。在液壓測試過程中，這三條管路將通過止回閥分別連接到液壓動力單元。至于液壓動力單元，它將通過壓力測試歧管連接到壓力管路，僅用于增加壓力管路中的液壓壓力。歧管有一個排水閥和一個安裝在壓力管線末端的壓力表。在典型的液壓測試過程中，在壓力輸入源處會有一個壓力表，在管線的最末端會有另一個壓力表。
三、液壓測試所需的設備
壓力測試需要液壓測試回路。測試回路的三個主要組成部分是液壓動力單元、液壓動力單元和壓力測試材料。液壓動力單元是在試驗過程中驅動液壓系統中流體的代理。動力裝置的主要目標是將測試流體填充到管道系統中。試驗液多為試壓油。液壓動力單元用于提高管道系統中的壓力。液壓動力組通常是便攜式的。此類測試中使用的測試材料包括儀表、歧管、閥門和盲法蘭。
四、管線內的壓力狀態
管道系統充滿測試液后，排水管和回油管將與液壓動力單元隔離。另一方面，液壓動力單元將連接到壓力管線以增加管道系統的壓力。壓力管路中的液壓將越來越高。在這三條線路中，在試壓過程中，壓力線路中的壓力會最高。壓力線也是要測試的第一條線。測試時，壓力管路與回油管路和排水管路隔離?；赜凸芎托褂凸艿膲毫y(cè)試在測試壓力管時進行。
管道系統內的壓力會逐漸升高，直至達到預定的試驗壓力，通常設定為正常工作壓力的1點5倍。管道系統必須在給定的時間段內承受測試壓力。時間主要根據客戶的要求來確定，但一般在十五分鐘到二十分鐘左右。在這段時間內，將檢查整個管道系統，以確定是否有任何泄漏。如果在加壓期間沒有發現泄漏，則證明管道系統是健康和完好的。
五、管道系統泄漏檢查

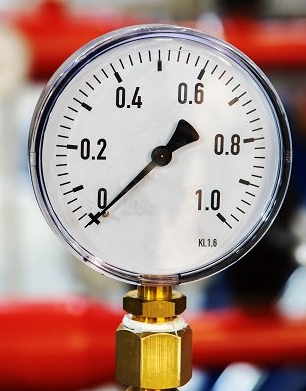

管道系統泄漏檢查通常通過目視檢查來完成。操作員將檢查管道系統的所有組件，看是否有任何缺陷或泄漏。關鍵點是接頭、法蘭、配件和閥門。除了泄漏檢查外，測試過程中還需要進行壓力檢查。壓力檢查由安裝在壓力管路上的壓力表完成。如果儀表指示壓力損失，則可能是管道系統內部出現問題，并且將采取程序進行進一步的測試過程。
如果沒有可見的流體泄漏和壓力損失，則進行壓力測試，證明管道系統功能正常。測試結束后，壓力通過泄壓閥釋放，回油管和泄壓管通過打開連接閥通過壓力管加壓?；亓鞴芎团欧殴艿膲毫τ善绻芎蛪毫苣┒说膬x表檢查。在這個階段，由于三根線都是相連的，所以這三根線的壓力應該是一樣的。一旦壓力檢查完畢，整個液壓測試過程就完成了。
