傳統的電容式接近傳感器類似于具有兩個平行板的電容器

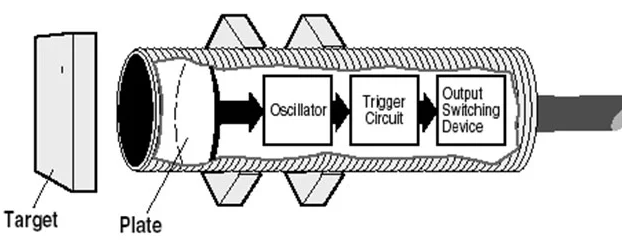

什么是電容式接近傳感器？電容式接近傳感器檢測傳感對象和傳感器之間的電容變化。顧名思義，電容式接近傳感器通過記錄傳感器讀取的電容變化來工作。電容取決于感測對象的大小和距離。傳統的電容式接近傳感器類似于具有兩個平行板的電容器，其中檢測兩個板的電容。一塊板是被測對象（具有虛擬地面），另一塊板是傳感器的傳感表面。它檢測兩個電極之間的電容變化。物體的探測取決于它們的介電常數，但除了金屬外，它們還包括樹脂和水。電容式接近傳感器包括高頻振蕩器和由兩個金屬電極形成的傳感表面。當物體接近傳感表面時，它將進入電極的靜電場并改變振蕩器的電容。
因此，當達到一定振幅時，振蕩電路開始振蕩并改變傳感器的輸出狀態。當物體離開傳感器時，振蕩器的振幅減小，傳感器切換回初始狀態。電容式接近傳感器的典型傳感范圍從幾毫米到大約1英寸不等。（或25毫米），一些傳感器的范圍擴大到2英寸。然而，電容式傳感器非常適合某些材料（如袋子、垃圾箱或盒子）必須檢測到物體的應用。它們可以調整非金屬容器，并且可以調整或設置以檢測不同水平的液體或固體材料。
電容式接近傳感器可檢測目標的較大介電常數。這使得檢測非金屬容器內的材料成為可能，因?yàn)橐后w具有比容器高得多的介電常數，這使傳感器能夠透視容器并檢測液體。為實現最佳操作，它們應在溫度和濕度相對恒定的環境中使用。
在處理非導電目標時，有三個因素決定了感應距離。
·傳感器有效表面的大小——傳感面越大，傳感距離越長
·目標物體的電容材料特性，也稱為介電常數——常數越高，感應距離越長
·待感應目標物體的表面積——表面積越大感應距離越長
其他對感應距離影響最小的因素：
·溫度
·目標物體的速度
接近傳感器識別進入目標的點是工作點。傳出目標導致設備切換回其正常狀態的點是釋放點。操作點和釋放點之間的區域是滯后區。大多數接近傳感器都配備了LED狀態指示燈來驗證輸出開關動作。
電感式和電容式接近傳感器的區別：
電感式傳感器使用磁場來檢測物體。電容式傳感器使用電場。為了被電感式傳感器感應，物體必須是導電的。這將合適的目標限制為金屬物體（大部分）。為了被電容式傳感器感應，目標不需要是導電的。電容式傳感器將對充當介電材料和導電物體的物體做出反應。這使得金屬和非金屬物體成為合適的目標。
電容式接近傳感器的優點：
·非接觸式檢測
·可以檢測多種材料
·能夠透過非金屬墻壁檢測物體，靈敏度范圍廣
·非常適合在工業環境中使用
·包含允許用戶調整傳感器靈敏度的電位器，以便只檢測想要的物體
·無活動部件，確保更長的使用壽命
電容式接近傳感器的缺點：
·相對較低的范圍，但電感式傳感器的增量增加
·與電感式傳感器相比價格更高
電容傳感技術用于其他傳感技術，例如：
·流動
·壓力
·液位
·間距
·厚度
·冰檢測
·軸角或直線位置
·調光開關
·按鍵開關
·xy平板電腦
·加速度計
