熱敏電阻符號和熱敏電阻工作原理及分類類型
溫度傳感被認為是任何電子應用中最重要的部分。在家用電器或工業環境中，需要測量溫度以設定一定的操作限制。有用于此目的的各種傳感器，其中一些通常是首選的是熱電偶、半導體傳感器、電阻溫度檢測器，通常稱為RTD和熱敏電阻。熱敏電阻是用于溫度測量的眾多溫度傳感器之一。熱敏電阻是元件或半導體10當元件的溫度發生變化時，它們的電阻會發生變化。
定義：熱敏電阻是電阻值隨著溫度的微小變化而迅速變化的電阻器。換句話說，當周?chē)鷾囟劝l(fā)生變化時，流過電阻的電流發生變化，這種電阻稱為熱敏電阻。熱敏電阻這個詞是熱和電阻兩個詞的組合。
熱敏電阻的類型有哪些？
主要有兩種類型的熱敏電阻，根據電阻變化進行分類。有
·正溫度系數(PTC)熱敏電阻
·負溫度系數(NTC)熱敏電阻。
正溫度系數熱敏電阻：
正溫度系數3當溫度升高時，熱敏電阻會增加其電阻。這些類型的線性溫度傳感器主要用于保險絲中以進行電路保護。
負溫度系數熱敏電阻：
NTC 5當溫度升高時，熱敏電阻會降低其電阻并增加電導率。它們通常是半導體，當溫度升高時，會形成自由電子以增加導電性。它們用于溫度測量設備。
熱敏電阻電路：

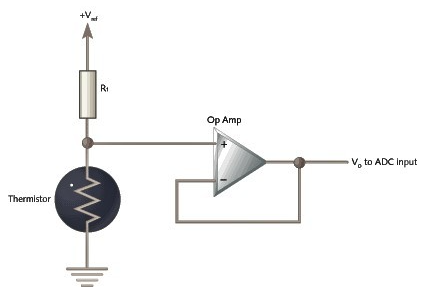

熱敏電阻中的溫度變化會改變電壓跟隨器輸出的輸出電壓，其中R1電阻是恒定的。

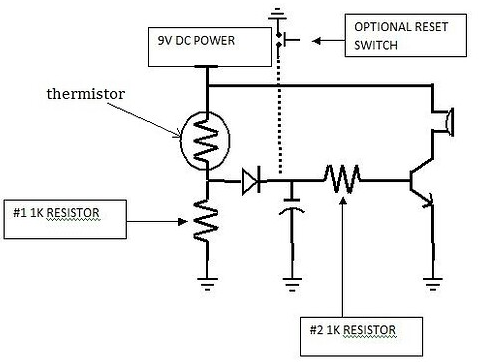

另一種常見的電路，如上圖所示，其中熱敏電阻連接到晶體管的基極。隨著溫度升高，基極電流增加，然后連接集電極和發射極，并產生一個輸出到報警系統。
好處：
·即使溫度發生很小的變化，電阻也會發生變化。
·低成本
·體積小
·易于拆卸
壞處：
·測量范圍有限
·NTC的非線性特性
熱敏電阻的應用如下：
1.這些是緊湊的。它可以用作數字溫度計中的溫度傳感器。
2.在汽車工業中，測量卡車和汽車中冷卻劑和油的溫度是首選。
3.家用電器利用熱敏電阻來增加或減少所需的熱量。
4.通過增加電阻值來保護電路免受過載影響。因此，熱敏電阻被視為電路保護元件。
5.在惠斯通電橋的電路中，使用了可充電電池、電子設備電路熱敏電阻。
它的唯一目的是保持電路中的電阻量。這樣可以補償溫度的影響。
