位移和位置傳感器的類型
接近探頭、線性可變差動變壓器(LVDT)和旋轉可變差動變壓器(RVDT)是用于測量位置的常用傳感器。然而，有許多不同的方法來測量位置，包括編碼器和弦電位器。

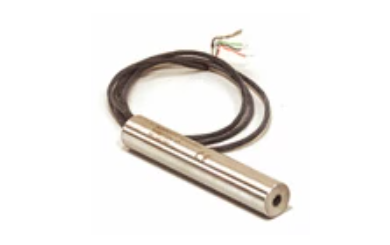

渦流接近探頭是一種測量相對接近度的傳感器。
渦流接近探頭是一種測量相對接近的傳感器。它們使用電壓的變化來測量旋轉軸或往復軸的表面。由于它們是非接觸式傳感器，接近探頭安裝在合理固定的機械結構上，例如軸承座。從安裝點，他們測量運動機械的靜態和動態位移行為。當您要測量動態位置（例如移動機械部件之間的氣隙）時，請使用接近探頭測量類型。
LVDT根據變壓器原理工作，由固定線圈組件和活動磁芯組成。
LVDT根據變壓器原理工作，由固定線圈組件和活動磁芯組成。LVDT通過將特定信號值與磁芯的任何給定位置相關聯來測量位移。LVDT信號調節器為初級輸出信號生成正弦波并同步解調次級輸出信號。解調輸出通過低通濾波器以去除高頻紋波。由此產生的輸出是一個與磁芯位移成正比的直流電壓。直流電壓的符號表示位移是向左還是向右。與其他類型的位移傳感器相比，LVDT傳感器的主要優勢在于其高功率。
RVDT是LVDT的旋轉版本，通常在±30°–70°的角度范圍內工作。
為位移和位置傳感器設計合適的測量系統
勵磁
LVDT需要初級線圈的交流激勵源，通常在50 Hz和25 kHz之間。信號的頻率應至少比核心運動的最高預期頻率大10倍。
接近探頭需要被激發；然而，信號源包含在傳感器中，不需要信號調節硬件。
動態范圍
動態范圍用于測量您可以測量的信號相對于設備可以測量的最大輸入信號有多小。以分貝表示，動態范圍為20 log(Vmax/Vmin)。例如，輸入范圍為±10 V且動態范圍大于110 dB的設備可能具有106的電壓比。因此，最大信號為10 V，您在設備上看到的最小信號為10微伏。因此，在為您的系統選擇硬件時，所需的動態范圍很重要。
電壓范圍
接近探頭的輸出電壓電平為15-30 V，遠高于許多常見傳感器。您選擇的采集硬件適合傳感器的電壓輸出范圍非常重要。
篩選
為確保您采樣的頻率范圍正確，請?jiān)诓蓸悠骱虯DC之前添加低通濾波器。這可確保您衰減高頻噪聲，并且這些高于采樣率的混疊分量不會使測量失真。
