顏色傳感器的工作原理和接近傳感器區別介紹
在電子產品中，傳感器是用于檢測和響應電信號和光信號的設備或模塊或檢測器或子系統。傳感器可以將溫度、濕度和速度等物理量轉換為電信號，并將信息發送到處理器和其他電子設備。傳感器分為各種類型，用于測量溫度、電容、熱量、電阻等。它們是溫度傳感器、接近傳感器、加速度計、觸摸傳感器、顏色傳感器、壓力傳感器、光傳感器、紅外傳感器、超聲波傳感器、濕度傳感器和還有很多。本文全面介紹了顏色傳感器。
什么是顏色傳感器？
定義：這些傳感器是光電器件，可以發光并檢測物體反射光的顏色。這些傳感器可以檢測從物體反射的光強度并區分原色，如紅色、藍色和綠色。這些也稱為顏色檢測器。
顏色傳感器可以以較寬的波長和光比照射物體，并確定原色（紅、藍、綠、白）的光強。光強比決定了物體反射和吸收的光量。
顏色傳感器結構原理圖
顏色傳感器電路包括敏感過濾器、傳感器陣列、LED、目標表面和接收器。當明亮的紅光照射到物體表面時，同樣的紅光被反射，藍光被吸收。這種反射和吸收是由這些傳感器中使用的過濾器決定的。
顏色傳感器的工作原理
眾所周知，顏色是識別和評價物體或材料特性的最重要屬性。因此，這些傳感器是用于檢測光線下物體顏色的檢測器，同時抑制不需要的紫外線和紅外線。這些傳感器反射和吸收不同波長的RGB范圍內的光。
一般傳感器采用漫反射技術原理。這些用于電子、光學和軟件技術以感知各種顏色。當白光照射到目標上時，傳感器會被3個濾光片激活，這些濾光片有3種不同的波長，目標的顏色根據RGB刻度確定。
在光纖的情況下，顏色傳感器根據全內反射原理工作。從目標物體傳輸和反射的光量取決于光學玻璃纖維。當白光通過光纖照射到目標物體上時，傳感器通過光纖檢測物體的反射光，并以長、短、中波長表示。兩種顏色之間的距離就是顏色空間中的距離。

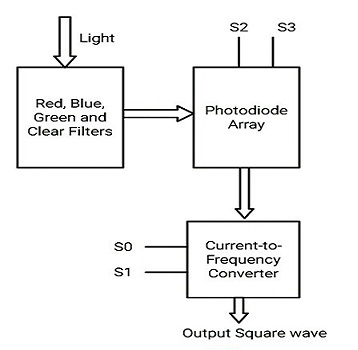

例如某顏色傳感器使用三種顏色的三個濾光片來分析物體反射的顏色。另一個過濾器用于去除，這意味著沒有過濾器。濾光片類型（紅濾光片、綠濾光片、藍濾光片和無濾光片）根據光電二極管引腳S2和S3選擇，如圖所示。傳感器提供占空比為50%的輸出方波。轉換器用于將光強度和反射顏色轉換為頻率。
輸出頻率與光強成正比，并取決于反相器引腳S0和S1的引腳電流，即高/低。從得到的輸出，我們可以控制光的頻率為100%、20%和2%。輸出平方可以直接提供給微控制器。
