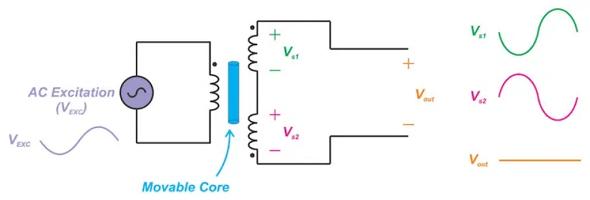

　圖下顯示了完美居中的磁芯如何理想地產生零輸出。輸入由適當頻率的交流電壓(V EXC)激勵。由于兩個次級線圈對稱地纏繞在初級線圈的兩側，因此居中磁芯會導致從初級線圈到兩個次級線圈的磁耦合相等。由于次級繞組是串聯(lián)對置的，因此兩個次級繞組將感應出極性相反的相等電壓(V s1=-V s2)。因此，兩個繞組的電壓將相互抵消，總輸出為零(V out=0)。

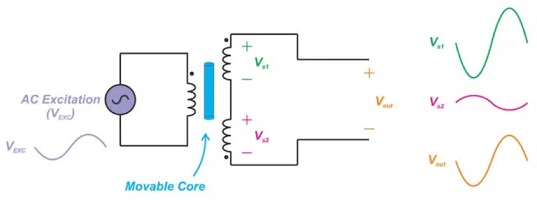

　下圖所示，當磁芯向上移動時，初級和第一次級之間的耦合變得更強。與第二次級相比，這導致第一次級上的交流電壓更大(V s1=V s2)和非零輸出(V out)。請注意，輸出與V s1同相，但其幅度相對較小。對于圖中描述的示例，當磁芯經(jīng)歷向上位移時，輸出應該與V EXC理想同相。

　磁芯向下位移的典型波形如下圖所示。在這種情況下，初級和次級之間的磁耦合增加，導致V s2>V s1。如您所見，將有一個非零V輸出，理想情況下與激勵電壓異相180°。
