LVDT位移傳感器如何工作，LVDT位移傳感器產生電流和電壓的原理
發布時間：2022-12-03 18:14:12點擊量：
LVDT位移傳感器連續交流電施加到初級線圈，產生是所說的初級激勵和變化的磁場。這種初級激勵與次級線圈相互作用，然后在次級線圈中感應產生電流和電壓。
一、核心在零位
–當鐵芯死點時，也稱為零位，每個次級線圈的感應磁通量相等。是知道它們之間存在180度的電氣異相，因此它們會相互抵消，輸出電壓將為零。校準LVDT傳感器時會使用此特性。
二、核心位移
當磁芯從該零位置移動時，凈感應電壓發生變化。
–當它向上移動時，上次級繞組上的感應磁通量大于下次級繞組上的感應磁通量。這導致正輸出電壓。

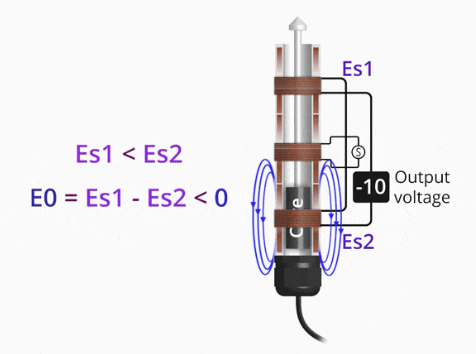

–當它向下移動時，上次級繞組上的感應磁通量小于下次級繞組上的感應磁通量。這導致負輸出電壓。
由于這些特性，可以通過觀察電壓輸出的增加或減少及其負值或正值來確定身體移動的方向和距離。
三、LVDT位移傳感器的連接方式

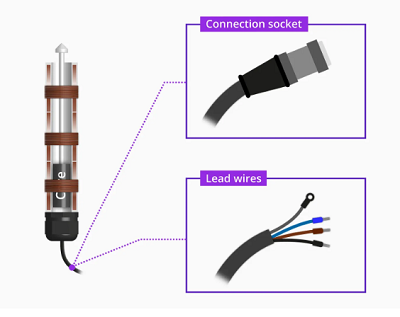

LVDT可以有引線或提供連接插座。

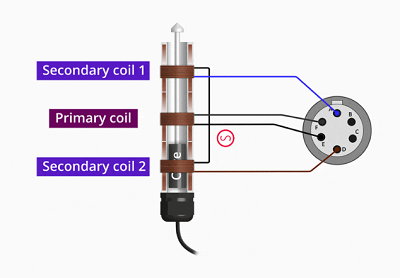

由于兩個次級線圈通常串聯連接，因此傳感器在其連接插座中有四根電線或四個連接。但是，一些LVDT會單獨提供次級線圈引線對。
