被動紅外傳感器由三個引腳組成，PIR傳感器的組成結構！
發布時間：2022-11-21 18:22:31點擊量：
縮寫PIR代表被動紅外?！氨粍印币辉~是指傳感器不主動參與過程，即不主動發射所涉及的紅外信號，而是被動地檢測附近人體的紅外輻射。
測量輻射水平，并將其轉換為與該水平成比例的電荷。然后，該電荷被集成FET進一步增強，并提供給器件的輸出引腳，在該引腳處，該電荷可以施加于外部電路，以實現額外的報警電平觸發和放大。PIR傳感器可以在+15°或–15°的角度下探測10米的距離。

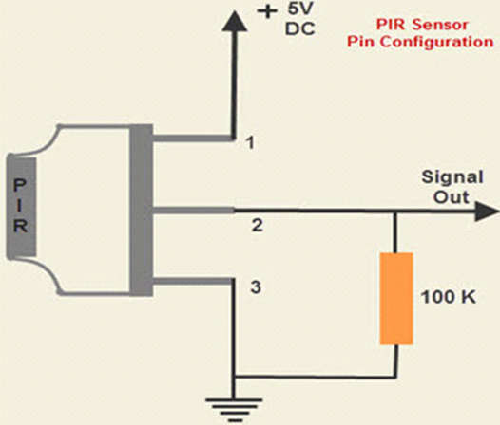

下圖描述了典型的PIR傳感器引腳配置；引線很容易理解，使用以下幾點可以很容易地將它們安排到工作電路中。
被動紅外傳感器由三個引腳組成，如上圖所示。
1.Pin1的漏極端子。對應設備Pin1應接5V DC正電源。
2.Pin2對應于設備的源端，應通過100K或47K電阻連接到接地端。Pin2是傳感器的輸出引腳，檢測到的IR信號從傳感器的pin 2傳輸?shù)椒糯笃鳌?/p>
3.傳感器的針腳3接地。
