根據壓力表性能和應用，最常見的8種壓力表分類類型工作原理
每單位表面積的力會產生壓力。壓力是一個標量，壓力的SI單位是帕斯卡。它由符號“p”表示。使用各種設備測量壓力。壓力有很多種：絕壓、表壓、差壓、密封壓力或真空壓力。在本節中，讓了解一種稱為壓力表的壓力測量裝置。讓了解壓力表的工作原理和用途。
壓力表的分類類型：
根據可用性和目的，無論是用于商業目的還是工業目的，設計了最常見的壓力表。一些壓力表是：
1、波登管壓力表
波登管是最常用的壓力表。它是一種無需電源即可測量壓力的機械儀器。它由鋼制成，可抵抗磨損和腐蝕。波登管壓力表可測量0.6至7000 bar（8至10000 psi）的壓力。它與用于真空以及低壓和高壓應用的液體或氣體介質兼容。它是一種緊湊型儀器，非常適合重振動應用和動態壓力負載。波登管壓力表如下圖所示。
2、隔膜壓力表
它是用于測量系統中流體壓力的裝置。它專門設計用于測量低壓強度。隔膜壓力表也稱為隔膜壓力表。該設備使用稱為隔膜的柔性薄膜的偏轉。壓力是通過使用一個針來指示的，該針在帶有隔膜的小齒輪裝置的幫助下移動。
3、膠囊壓力表
在這種類型的壓力表中，兩個波紋隔膜在其外圍焊接在一起形成一個膠囊。這個膠囊是感應壓力的主要元件。中心的一個隔膜上有一個孔，可讓介質進入。隔膜在施加壓力時膨脹或收縮。膠囊壓力表用于計算氣體的壓力，用于計算高達600 mbar的物質的壓力。
4、絕壓表
這些是測量壓力的理想儀器，不受大氣壓力的自然波動影響。真空的參考測量固定在測量元件的側面，不受壓力。因此，它的壓力為零，沒有變化。它們主要用于科學實驗室。高度不影響絕對壓力表，因此它們用于航空、供暖、通風和空調系統以及蒸餾過程。
5、差壓表
由根據壓力變化來回移動的元件分隔的兩個腔室中的壓力差由差壓計測量。壓差計中的隔膜將介質室與真空室隔開。當壓力增加時，隔膜變形進入真空室。變形和變化被轉換成壓力值。
6、波紋管壓力表
波紋管壓力表是用于測量低壓應用的設備。設備中的波紋管由薄壁彈性金屬連接管制成，其形狀類似于手風琴；這是密封在儀表的自由端。
7、壓力表壓力表

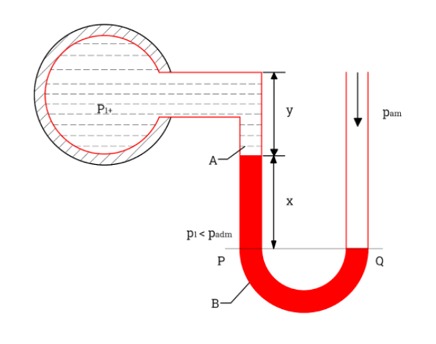

它是一種用于通過平衡一列流體與第二列流體來測量流體壓力的裝置。壓力表壓力表中的管子一端與要測量壓力的地方相連，另一端則通向大氣。下圖描繪了最簡單的壓力表類型，它由一個透明管組成，呈“U”形，部分填充有水銀等測壓流體。
8、滲壓計壓力表
壓力計是一種壓力計，旨在計算液體的中壓范圍。測壓計壓力表是一個兩端開口的簡單玻璃管。玻璃管的一端與待測流體壓力的管道相連，另一端與大氣相通。管子垂直連接，這樣管子中的液體可以上升到管子中。壓力讀數由管中流體的高度指示。
