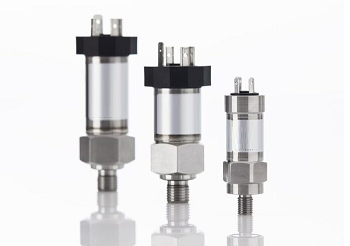

來自模擬設備的模擬壓力表和數字壓力表傳輸形式
關于電磁兼容性(EMC)，個別應用的需求是決定性的：雖然我們生活在數字化時代，但這并不意味著“數字化”總是最好的解決方案。這也適用于壓力變送器。模擬壓力變送器是工業革命的產物。他們在很長一段時間內幾乎沒有改變?，F(xiàn)代生產工藝已經生產出更穩定、更準確和更小的模擬壓力變送器。上世紀下半葉出現的數字壓力測量技術并沒有取代它們的模擬技術。并且有充分的理由：數字壓力變送器并不適合所有應用。
一、數字壓力傳感器與模擬壓力傳感器的區別
來自模擬設備的信號以模擬電流或電壓信號的形式傳輸。4-20 mA標準信號最常用，0-10 V次之，0.5-4.5 Vrat很少使用。在壓阻式壓力傳感器中，壓力是通過膜的變形來測量的。膜片的變形會導致互連擴散電阻器的電阻發生變化，從而形成惠斯通測量電橋。這種電阻變化被轉換成電信號。零誤差或跨度誤差的補償也通過模擬電路完成。
數字壓力傳感器使用帶有Modbus的RS-485等數字接口來傳輸測量值。因此，它們也可以稱為現場總線變送器。與模擬壓力傳感器相比，電阻變化的電信號是直接數字化的。溫度誤差等典型誤差的補償由微處理器實現。
二、如何選擇最好的數字模擬壓力傳感器？
這個簡短的比較表明數字壓力變送器有很多優點。這些也是實用的：來自模擬壓力傳感器的信號必須在處理之前進行數字化。例如，如果測量值必須直接顯示在顯示器上，則數字信號是一個優勢。此外，當必須遠程進行測量時，數字壓力變送器是唯一的選擇。當壓力用作自動化過程控制系統中的控制變量時，數字儀表也很重要。
數字和模擬壓力變送器都可以提供高度準確的結果。然而，數字壓力變送器有一點優勢，特別是在精度要求非常高的應用中，因為所有補償都是純數字的。但是，如果需要測量動態過程，模擬壓力傳感器通常是更好的選擇。
盡管數字壓力傳感器具有明顯的優勢，但它們的模擬傳感器仍然有用。一方面，模擬和數字之間的差異也是成本問題。如果您不需要數字測量儀器的好處，您不應該為此支付額外費用。然而，這種經濟考慮并不是模擬設備在某些情況下比數字設備更適合的唯一原因：大多數模擬壓力變送器使用的4-20 mA標準輸出信號在很大程度上不受電感耦合影響。
三、傳感器選擇應用注意事項
在磁場引起的高電壓噪聲環境中使用時，模擬壓力變送器通常是最安全的選擇。盡管如此，這并不是在這種環境下完全放棄數字壓力變送器的理由。安裝壓力變送器時，預防措施可以防止或充分限制感應耦合的干擾。
在這方面以泵應用為例。當泵啟動時，會產生瞬間的大電流，從而產生相應的大磁場。如果壓力變送器的連接線與泵平行安裝，則處于該磁場的影響范圍內。產生的電壓會干擾壓力變送器。干擾因壓力變送器而異：對于模擬設備，測量值中存在“噪音”。使用數字壓力變送器，信號傳輸可以完全中斷。因此，在此示例中，建議在安裝過程中仔細考慮連接線的位置。
