研究PLC數字輸出模塊，固態和繼電器PLC輸出之間的區別
PLC輸出模塊的目的是根據連接到輸入模塊的現場設備條件和PLC程序做出的決定來操作或控制物理設備。
一、數字與模擬
在進入固態和繼電器PLC輸出之前，先弄清楚數字輸出模塊或DO與模擬輸出模塊或AO之間的區別。數字或離散設備只有兩種可能的情況。例如，這兩種可能的條件可以是開或關、開或關、通電或斷電。模擬設備有點復雜，因?yàn)樗鼈冇袩o(wú)數種可能的條件。

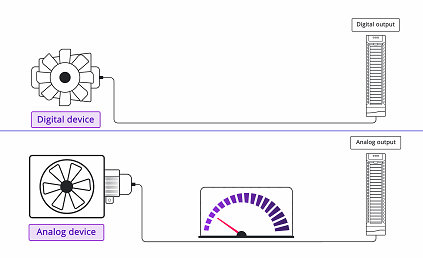

為了說明，我們之前說過，如果風扇可以打開或關閉，它就是一種數字設備。但是，如果風扇可以調整為從關閉到開啟的任何速度呢？在這種情況下，風扇是一個模擬設備，因?yàn)樗袩o(wú)數種可能的速度。
二、PLC數字輸出模塊類型
好的，既然我們已經闡明了數字設備和模擬設備之間的區別，讓我們更深入地研究PLC數字輸出模塊。

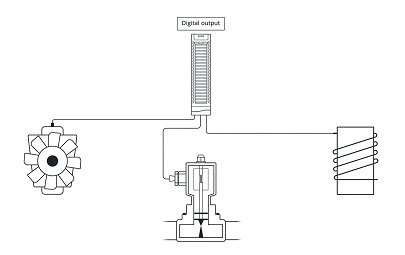

有2種類型的PLC數字輸出模塊：1)繼電器2)固態
1)繼電器輸出模塊
首次引入PLC時，唯一的輸出是繼電器類型，每個輸出都有一個單獨的繼電器。與任何典型繼電器一樣，PLC輸出模塊內部包含物理線圈和繼電器觸點。

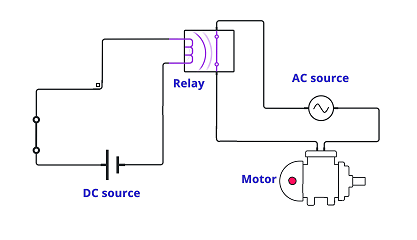

通過向繼電器線圈施加電壓來操作觸點。觸點連接到外部電源以打開或關閉分立設備。除了今天的模塊具有小型化繼電器和觸點外，沒有太大變化。
2)固態輸出模塊
固態輸出模塊通常被稱為開關模塊。通過使用雙極結型晶體管(BJT)或三端雙向可控硅開關等固態器件來打開或關閉輸出設備。
2-1)晶體管輸出模塊

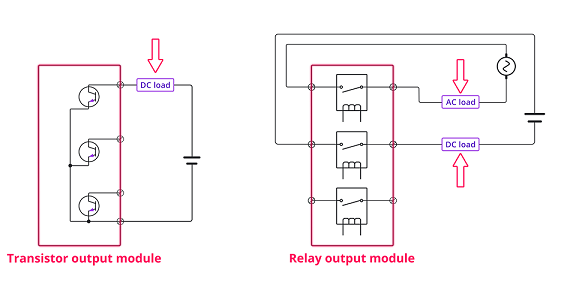

正如我們之前所說，晶體管輸出模塊是電壓相關的，只能操作直流負載，不像繼電器輸出模塊樂于操作交流或直流負載。
重要的是負載電源的極性連接正確，因?yàn)槟K可以是漏型或源型。漏極和源極是用于描述相對于輸出模塊的負載電流流動的術語。
2-2)雙向可控硅輸出模塊

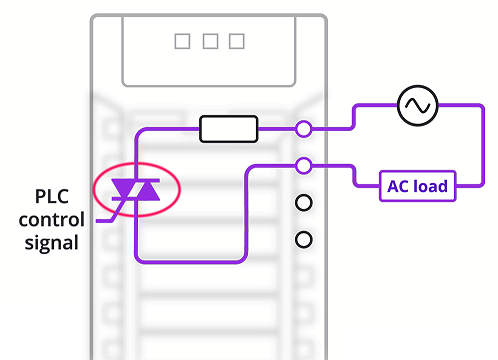

雙向可控硅輸出模塊能夠控制交流負載，而晶體管輸出模塊只能控制直流負載。當施加PLC信號時，三端雙向可控硅開關將打開并為負載提供交流電流路徑。
